案例八:铁粉芯滤波扼流圈的测试 ---解读ed-k公司DPG10功率电感测试仪的广泛应用

2026-02-14 04:29:45

早在2002年，德国ed-k成为全球首家利用脉冲测量原理、采用开关型功率晶体管IGBT，研发和生产商业电感测试仪的制造商。从那时起ed-k就一直是该领域的技术领导者。

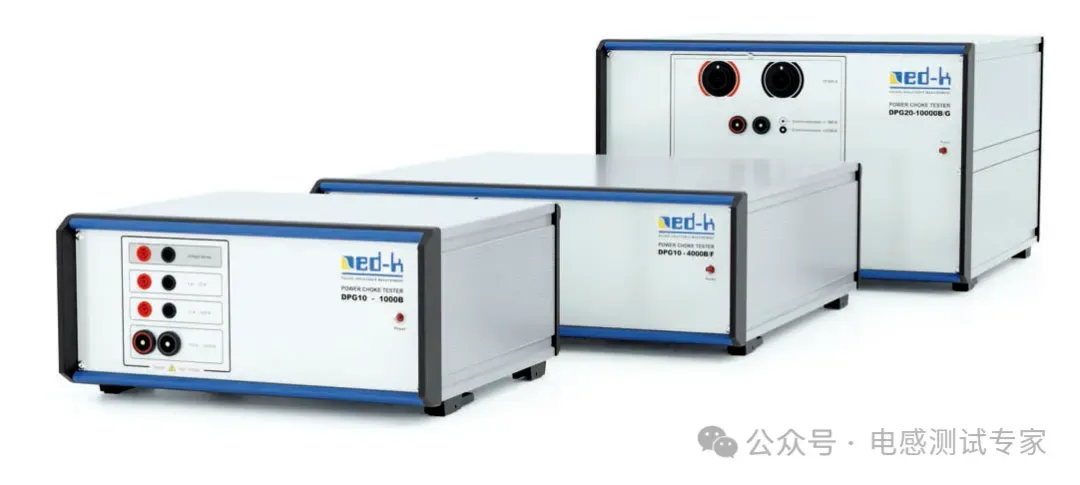

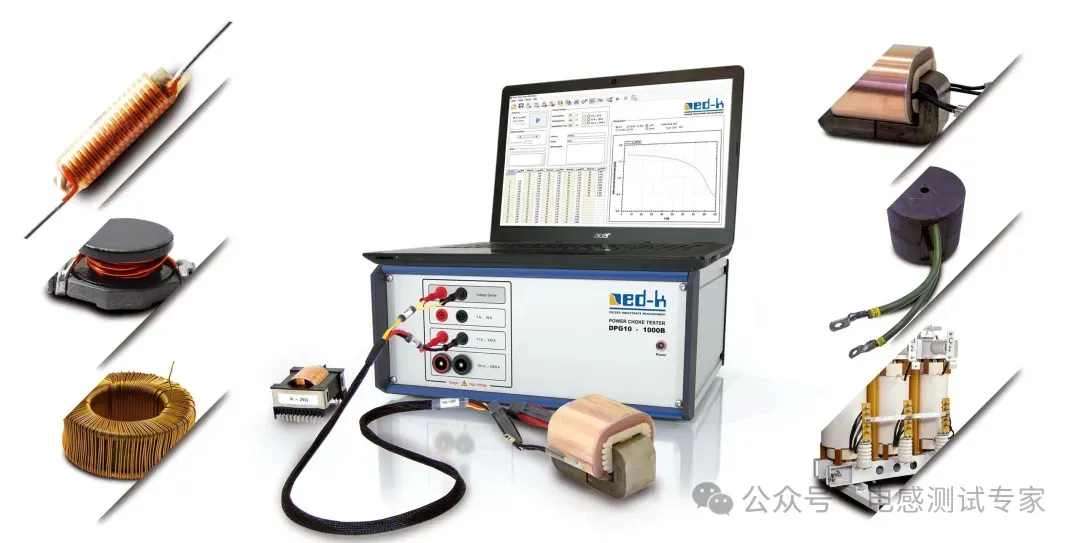

与此同时，ed-k公司的DPG10/20功率电感测试仪（在中国地区，也因其具有多种功能，而习惯被称之为“综合电抗测试仪”），被广泛地确立为业内功率电感器件开发、生产与质量控制的一个标准。

然而，总有很多用户、潜在客户，诸多工程人员，对该DPG10/20系列功率电感测试仪的应用认识不足或不全面，或者有些模糊。为解决这些问题，本公司特将德国ed-k关于产品应用的部分案例，分类分批转移分享发表在此，方便大家阅读，欢迎大家讨论，共同进步。

正文

除空芯线圈外，所有功率电感器均具有一定的饱和特性。这意味着随着电流水平的增加，电感值会下降。这是由于不同磁芯材料在达到特定磁感应强度B后，会开始不同程度地丧失磁导率，极端情况下甚至呈现出空气的特性。电感器的饱和特性受以下因素影响：

• 磁芯材料类型

• 磁芯几何结构

• 匝数

• 气隙

然而，在特定电流（如额定电流）下计算出的电感值与实际电感值常存在差异，原因包括：

• 磁芯存在生产公差

• 磁芯数据手册规格不精确或不完整

• 扼流圈几何结构导致磁场分布不均匀

• 制造公差影响

• 温度因素干扰

因此，在电力电感器的开发阶段和质量检测过程中，测量饱和特性至关重要。

案例八：铁粉芯滤波扼流圈

在本案例中，根据制造商数据手册，这款采用铁粉制成的环形磁芯扼流圈额定电感为63µH，额定电流为10A。其主要用途是作为开关电源中的滤波扼流圈。

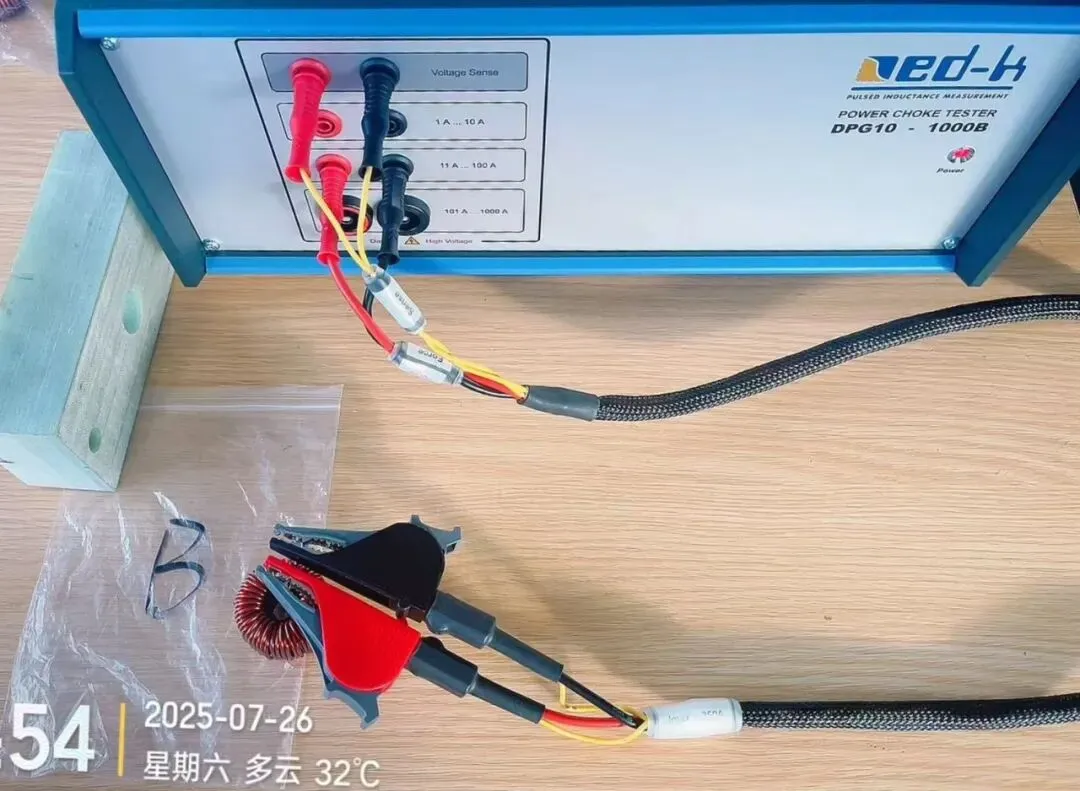

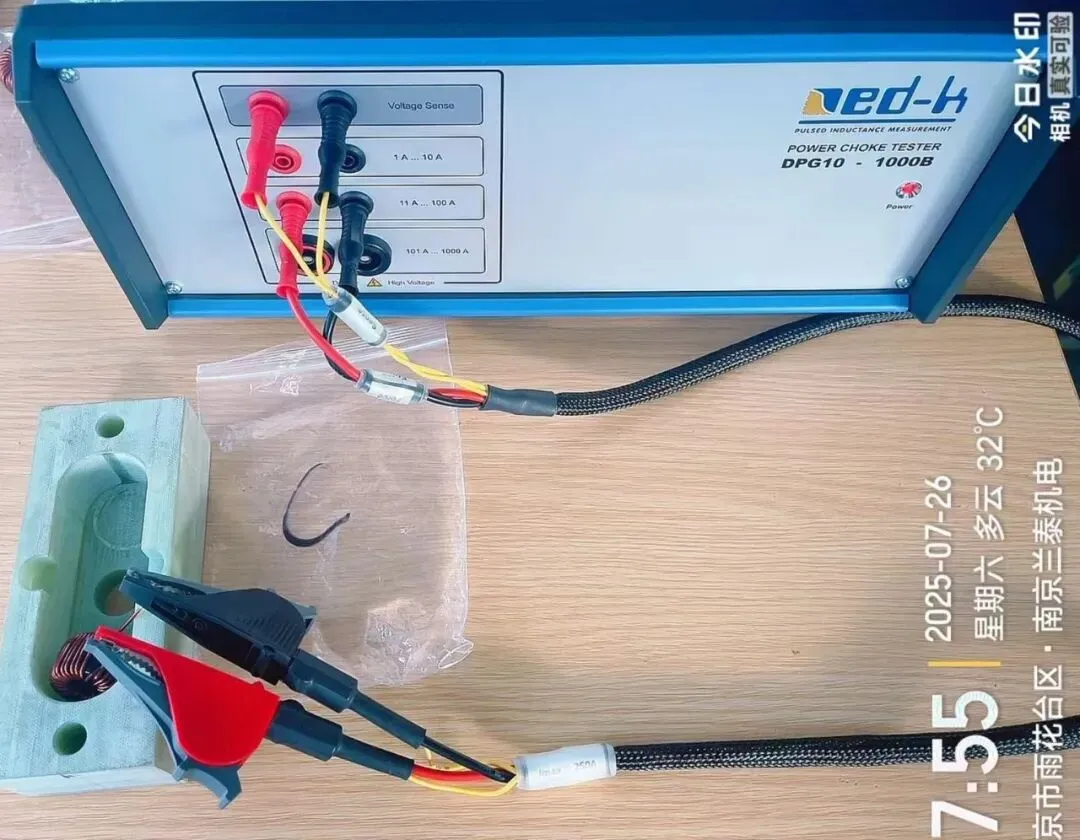

图一：客户委托免费测试样品中（非本案例样品，仅供参考）

实测样品电感值在整个测量范围内均高于标称值。仅采用小信号测量法（带直流偏置的LCR测试，译者注）时，测得电感值接近供应商标称值（约71µH），实际电感值最高可达标称值的2.5倍。达到最大值后，电感量开始下降。此时额定电流仅反映扼流圈的热极限。

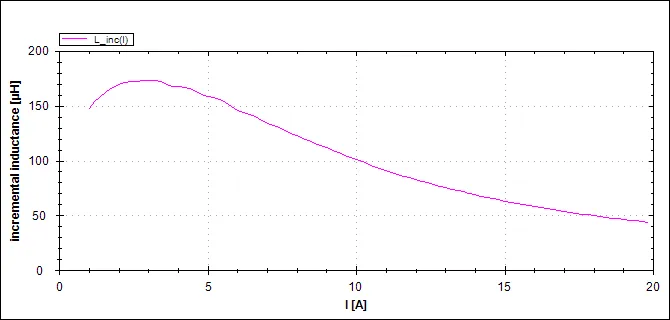

图二：一款标称10A/63µH的铁粉芯滤波扼流圈的增量电感饱和曲线

该实例清晰揭示了功率电感在数据手册参数与实际特性的差异。使用DPG10功率电感测试仪，可轻松而快速地检测并显示此类偏差。

本案例中铁粉芯滤波扼流圈样品的主要测量报告如下：

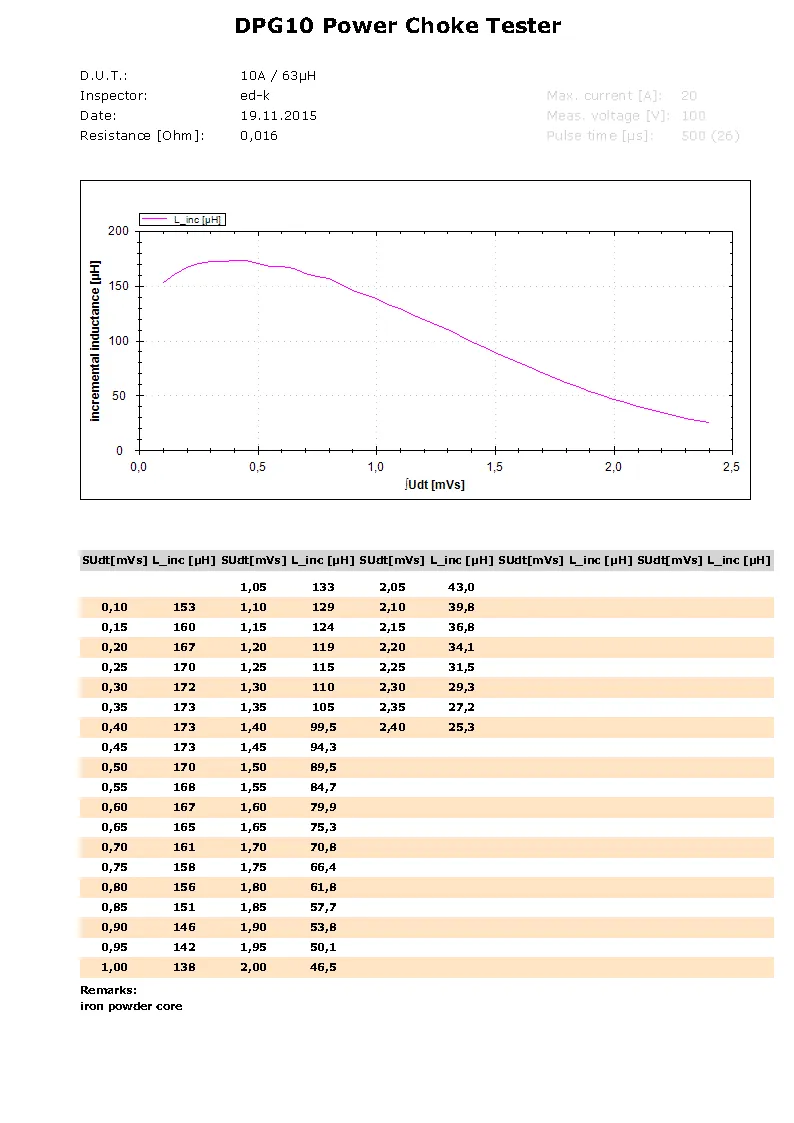

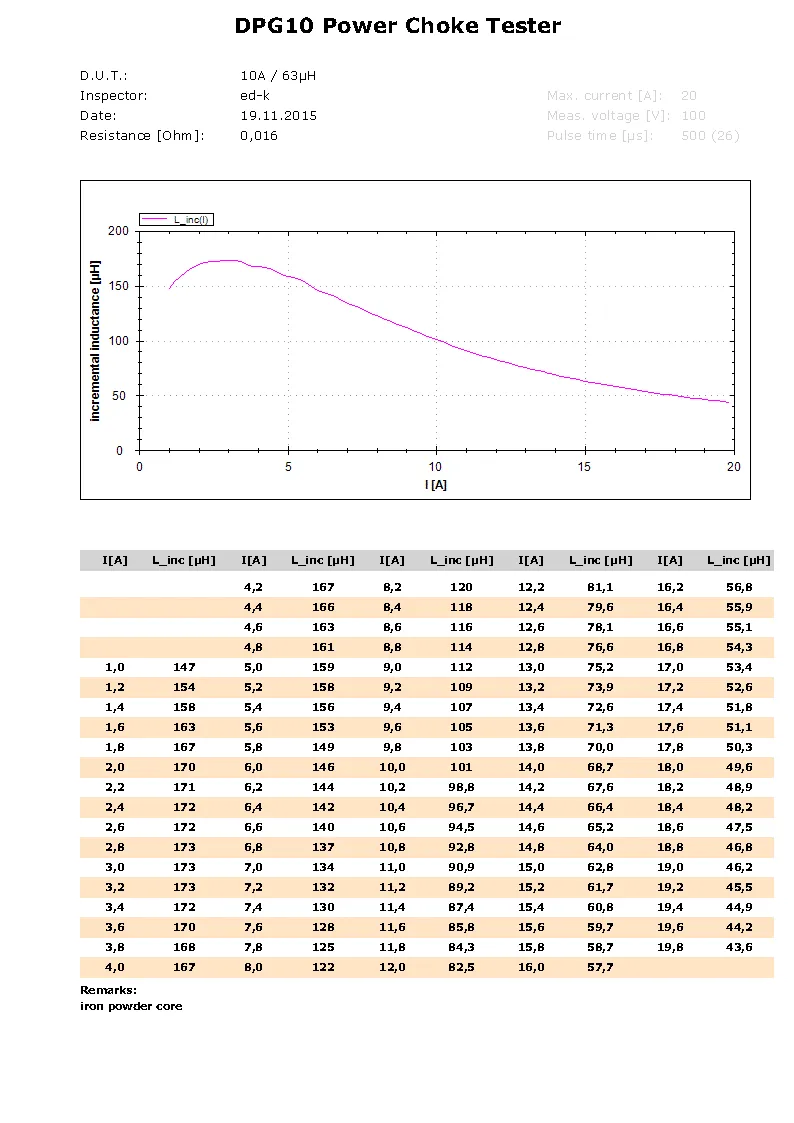

图三：一款标称10A/63µH的铁粉芯滤波扼流圈的增量电感曲线

图四：一款标称10A/63µH的铁粉芯滤波扼流圈的增量电感电压时间积分曲线

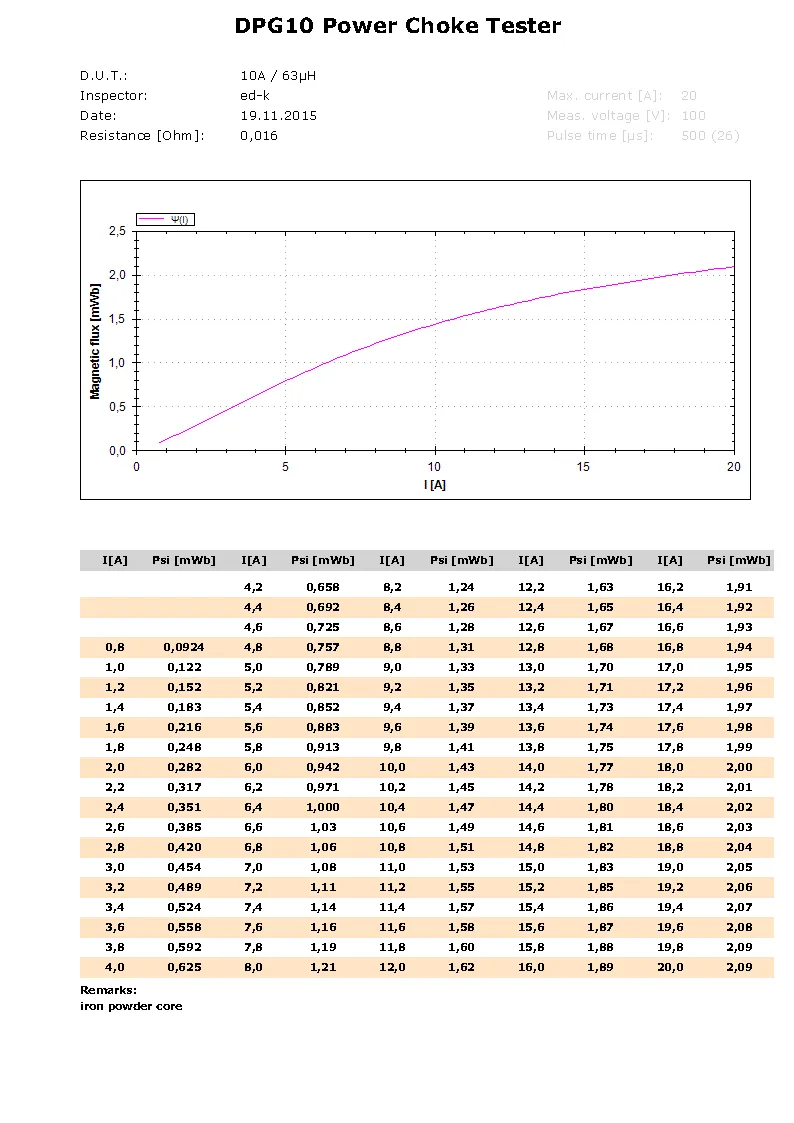

图五：一款标称10A/63µH的铁粉芯滤波扼流圈的磁链曲线报告

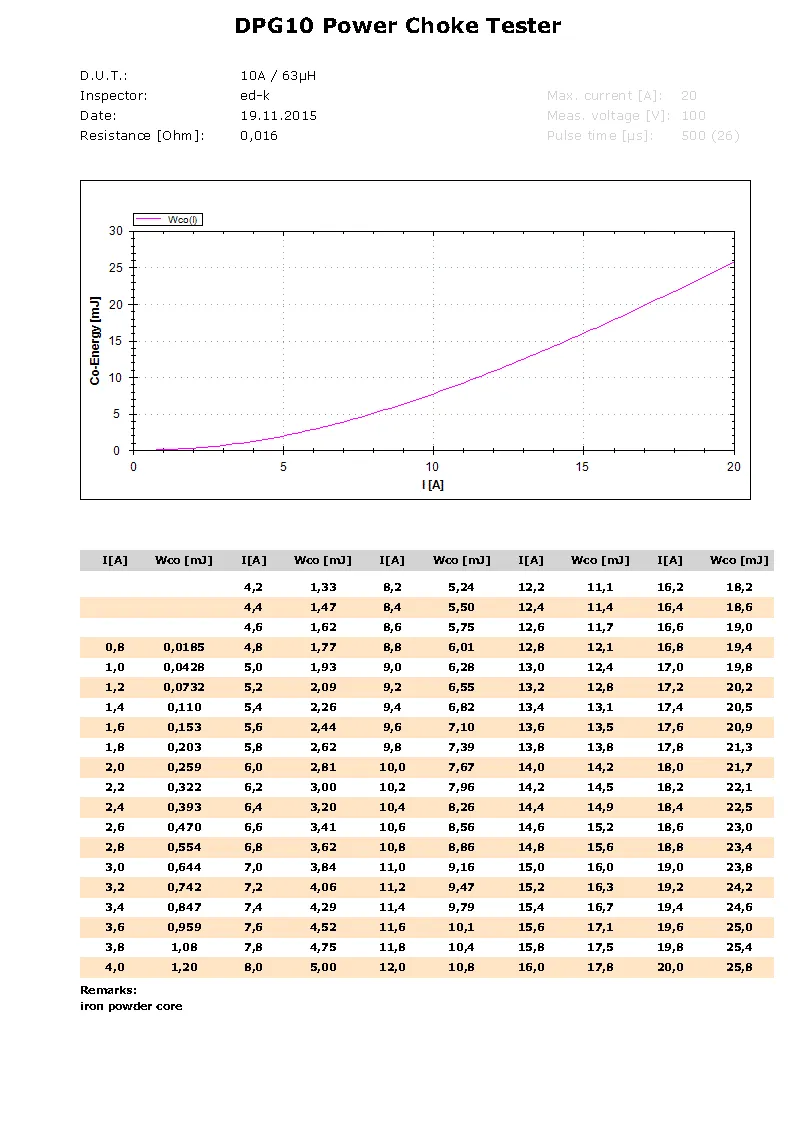

图六：一款标称10A/63µH的铁粉芯滤波扼流圈的磁共能曲线报告

Example 8: filter Choke with iron powder core

This choke with a toroidal core made from iron powder has a rated inductance of 63 µH and a rated current of 10 A according to the datasheet. The designated use is primarily as filter choke in switch mode power supplies.

The inductance of this exemplar is higher than the nominal inductance in the complete range. Only the small-signal measurement method results in an inductance in the magnitude of the supplier rated inductance of approximately 71 µH. The real inductance is up to 2.5 times higher. After the maximum is reached the inductance decreases. In this case the rated current shows only the thermal limit of the choke.

This example shows very clearly the differences between datasheet parameters and the real behaviours of the power inductor. With the Power Choke Tester DPG10 you can detect and show easily and prompt these deviations.

（Please find the Entire measurement reports by the above figures.）

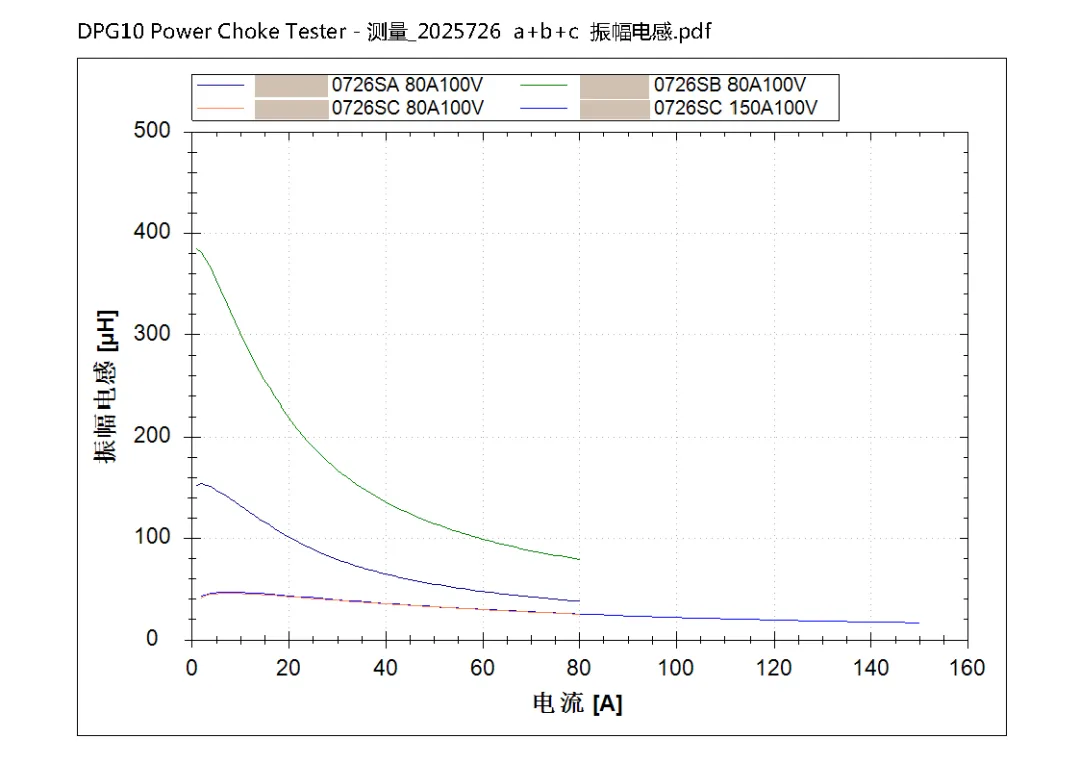

图七、八、九：客户委托免费测试样品记录及振幅电感比较（非本案例样品）

以上的这些差异，是什么原因导致的呢？对此，亲爱的读者，你们有什么疑问，或更多需要了解的？欢迎联系或留言讨论！

若有谬误，敬请指正。
